ZŁĄCZKA ROZŁĄCZNA PPR

Asortyment PPR Union, który produkujemy

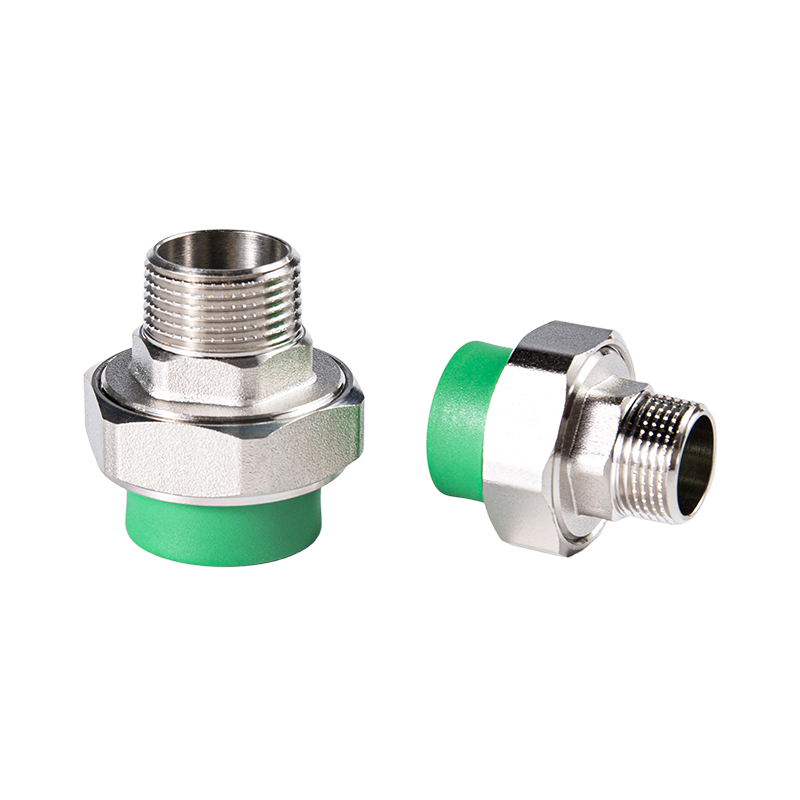

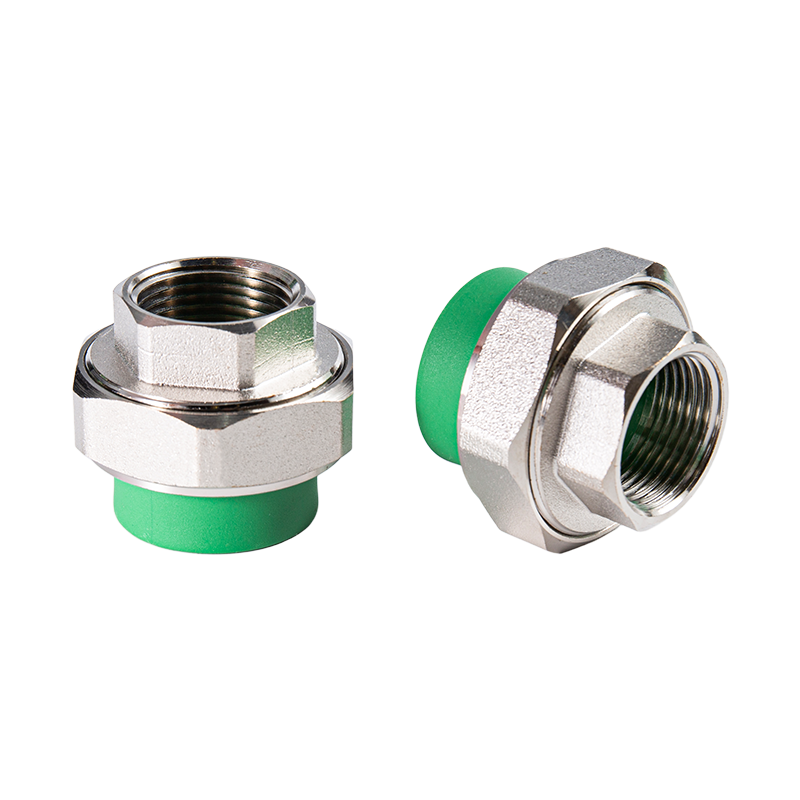

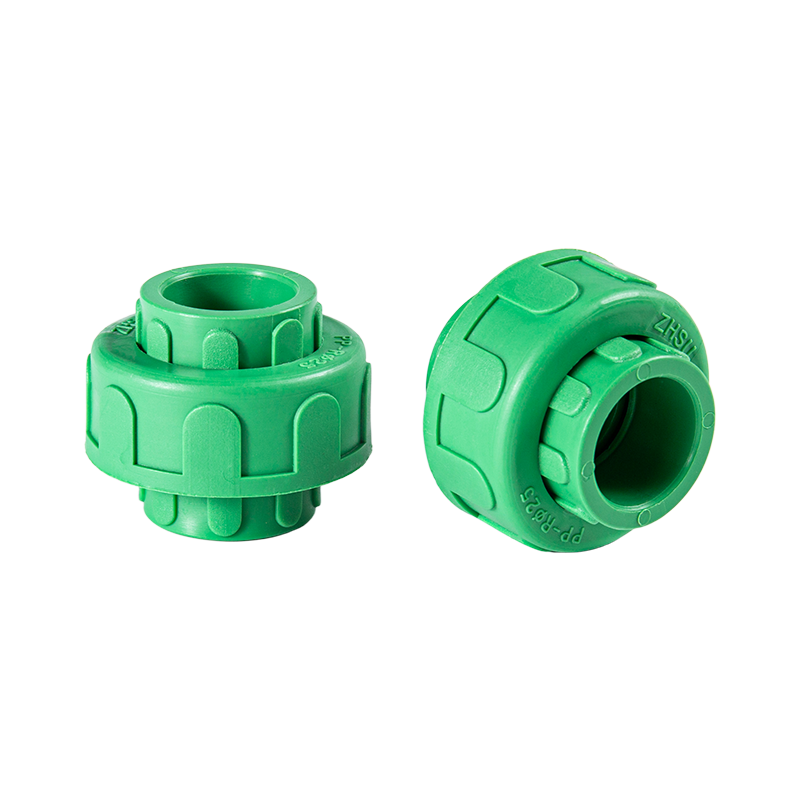

Każdy typ związku rozwiązuje inny problem z interfejsem. Wersja wykonana w całości z tworzywa sztucznego utrzymuje całe złącze w PP-R, co pasuje do zakopanych i ukrytych przebiegów, gdzie nie jest pożądany kontakt z metalem. Wersje gwintowane przechodzą z rury PP-R na gwint metalowy, w ten sposób podłącza się większość pomp, liczników i zbiorników.

Standardowe rozmiary wahają się od 20 mm do 32 mm, co odpowiada małym i średnim średnicom stosowanym w instalacjach wodociągowych, ciepłej wody i dystrybucji ciepła. Większe lub niestandardowe kombinacje są produkowane jako elementy niestandardowe na podstawie potwierdzonego rysunku lub próbki.

Gdzie złączki PPR pasują do systemu rurociągów

Związek to punkt usługowy, a nie wspólny związek. Umieszczamy go w dowolnym miejscu, w którym linia będzie otwarta w trakcie jej eksploatacji, a dla stałych połączeń zachowamy złącza zgrzewane. Dzięki takiemu podziałowi prace konserwacyjne będą wykonywane lokalnie, zamiast wymuszać wycięcie odcinka rury.

• Punkty pomiarowe i kontrolne: wodomierze, manometry i króćce przyrządów wymagające okresowego demontażu.
• Połączenia pompy i sprzętu: pompy wspomagające, cyrkulatory, wymienniki ciepła i obudowy filtrów, w których złącze umożliwia szybką izolację.
• Obiegi ciepłej wody i ogrzewania: Rurociągi z PP-RCT i rurociągi wysokotemperaturowe, w których liczy się ruch termiczny i wielokrotny dostęp serwisowy.
• Podstopnice i kolektory: odgałęzienia, które po przekazaniu mogą zostać przedłużone lub przekierowane.
• Zespoły prefabrykowane: płozy i moduły pomieszczenia produkcyjnego, które są montowane poza miejscem budowy i łączone na miejscu.

Złączka łączy się z naszą gamą PPR COUPLING do prostych połączeń stałych oraz z łącznikami PPR ELBOW i PPR TEE, aby zakończyć zmianę trasy lub rozgałęzienie w tym samym węźle.

Materiał i konstrukcja

Jako doświadczony Fabryka Złączy Rurowych PPR , do naszych wyrobów z tworzyw sztucznych używamy importowanych surowców, a związek PP-R to ten sam gatunek, który jest stosowany w naszej produkcji rur i kształtek. Ta konsystencja ma znaczenie w złączu, ponieważ korpus, nakrętka i rura rozszerzają się i kurczą w tym samym tempie pod wpływem zmiany temperatury.

• Korpus i nakrętka: formowany PP-R, z powierzchnią uszczelniającą uformowaną w tym samym cyklu formowania w celu zapewnienia koncentryczności.
• Wkładki gwintowane: metalowy gwint wtopiony w uformowany korpus w wersji żeńskiej i męskiej, dobrany odpowiednio do średnicy rury.
• Uszczelnienie: uszczelka płaska lub gniazdo O-ringu, w zależności od konstrukcji złącza, dociskane nakrętką złączkową.
• Gniazda Fusion: wymiarowane dla standardowych narzędzi do zgrzewania gniazd, dzięki czemu istniejący sprzęt grzewczy i spawalniczy instalatora działa bez adapterów.

Ponieważ złącze jest złączem rozbieralnym, element uszczelniający jest częścią ulegającą zużyciu. Dostarczamy zamienne uszczelki i nakrętki złączkowe jako części zamienne, dzięki czemu można przywrócić punkt serwisowy bez wymiany całej złączki.

Rozmiary, gwinty i opcje konfiguracji

Konfiguracja jest ustalana na podstawie średnicy rury po stronie wtopienia i standardu gwintu po stronie wyposażenia. Obydwa elementy potwierdzamy przed produkcją, ponieważ złączka pasująca do rury, ale nie do przyłącza pompy, stanowi problem na miejscu.

Złączki dostarczane są w celu dopasowania do systemu rur, któremu służą. Do obiegów ciepłej wody i ogrzewania zalecamy łączenie ich z rurami PPR DO WODY WYSOKIEJ TEMPERATURY, a do zimnego i ogólnego zaopatrzenia w wodę pitną z asortymentem rur wodociągowych.

Instalacja, uruchomienie i odbiór

Montaż złączki odbywa się w dwóch etapach: kielichy zgrzewane są przyspawane do końców rur, następnie dokręca się nakrętkę złączkową w celu dociśnięcia uszczelki. Większość wycieków powstaje na drugim etapie, dlatego w zamówieniu dokumentujemy podejście do dokręcania.

1. Przytnij i wyrównaj końce rur, zaznacz głębokość wtopienia, a następnie podgrzej kielich i rurę do temperatury i czasu określonego przez średnicę rury.
2. Łączyć bez skręcania, trzymać do stwardnienia i poczekać, aż złącze całkowicie ostygnie przed przyłożeniem jakiegokolwiek obciążenia mechanicznego.
3. Wyrównaj dwie połówki koncentrycznie, załóż uszczelkę i ręcznie dokręć nakrętkę złączkową, a następnie zakończ z określonym naddatkiem klucza.
4. Przed ukryciem lub izolacją wykonaj próbę ciśnieniową gotowej sekcji i zapisz wynik próby w karcie uruchomienia.

Złączki gwintowane wymagają uszczelniacza do gwintów kompatybilnego z wodą pitną, w przypadku gdy przewód służy do zaopatrzenia w wodę pitną. Potwierdzamy głębokość zagłębienia gwintu, aby metalowa wkładka nie uległa nadmiernym naprężeniom podczas dokręcania.

Kontrola jakości i dokumentacja

Produkcja odbywa się pod pełnym monitorowaniem procesu, od przyjęcia surowca do gotowego produktu, z kontrolą w trakcie procesu w ustalonych odstępach czasu i próbkowaniem każdej partii. Nasze laboratorium akredytowane przez CNAS przeprowadza kontrole materiałowe i wymiarowe, a dział jakości wykonuje dodatkowe kontrole w ustalonych odstępach czasu.

• Kontrola wymiarów i gwintów korpusów złączy, nakrętek i wkładek.
• Badania próbek partii z zapisami zachowanymi w stosunku do partii produkcyjnej.
• Protokół kontroli fabrycznej wydawany jako dokumentacja zapewnienia jakości wraz z wysyłką.
• Certyfikacja systemu zarządzania jakością, środowiskiem oraz bezpieczeństwem i higieną pracy, wraz z certyfikatem CE dla odpowiednich wyrobów.

Pakiety dokumentacji przygotowywane są na zamówienie, a zakres kontroli możemy dostosować do wymagań odbiorowych projektu, gdy zostaną one określone na etapie wyceny.

Pakowanie, dostawa i części zamienne

Kształtki pakowane są w przeźroczyste woreczki foliowe w przeliczonych ilościach, a następnie umieszczane w dedykowanych kartonach z okuciami. Uszczelnienie to utrzymuje razem małe elementy złączki i chroni gwinty oraz powierzchnie uszczelniające podczas transportu. Rury są wiązane i pakowane w tkane worki.

Standardowa dostawa trwa około 15 dni, a rzeczywisty harmonogram jest potwierdzany na podstawie listy zamówień i bieżącego obciążenia produkcji. Regularnie magazynowane są okucia, dzięki czemu małe i powtarzające się zamówienia mogą być realizowane bez minimalnej ilości. Zapasowe uszczelki i nakrętki złączkowe są dostępne w ramach zapasów konserwacyjnych. Możemy dostarczyć złączki tego samego typu w powtarzających się fazach projektu.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Po naprawieniu interfejsu oferta unijna jest prosta. Pracujemy w oparciu o listę zamówień i wymagane warunki handlowe, a przed wydaniem produkcji potwierdzamy poniższe punkty techniczne.

Wyślij listę zamówień i warunki handlowe do wyceny, a my w zamian potwierdzimy konfigurację, pakowanie i harmonogram dostaw.

Pytania Zespołów Projektowych Związku PPR

Jakiego rodzaju złączkę należy zastosować na przyłączu pompy?

Złącze gwintowane jest zwykle właściwym wyborem, ponieważ przyłącza pompy są gwintowane. Użyj złączki z gwintem wewnętrznym, jeśli port pompy jest męski, i złączki z gwintem zewnętrznym, jeśli port jest żeński. Strona wtapiana jest spawana z rurą PP-R, więc przejście z rury z tworzywa sztucznego na sprzęt metalowy odbywa się wewnątrz złączki, a nie na oddzielnym adapterze.

Czy złączkę PPR można stosować na liniach ciepłej wody?

Tak. Złączka jest formowana z tej samej rodziny materiałów PP-R co rura, więc jest zgodna z temperaturą znamionową linii, w której jest zainstalowana. Aby zapewnić ciągłą pracę w wysokich temperaturach, łączymy złączkę z PP-RCT lub rurą wysokotemperaturową, tak aby cały zespół miał tę samą podstawę projektową.

Jakie rozmiary są dostępne i czy można wyprodukować rozmiary niestandardowe?

Standardowa produkcja obejmuje złącza 20 mm, 25 mm i 32 mm w wersjach z tworzywa sztucznego, z gwintem wewnętrznym i zewnętrznym. Elementy niestandardowe są produkowane według potwierdzonego rysunku lub próbki, łącznie ze standardami gwintów specyficznymi dla projektu i wymaganiami kolorystycznymi.

W jaki sposób uszczelniona jest złączka i czy dostępne są uszczelki zamienne?

Nakrętka złączkowa dociska uszczelkę lub pierścień typu O-ring do powierzchni uszczelniającej korpusu. Ponieważ element ten jest częścią podlegającą zużyciu w rozbieralnym złączu, dostarczamy zamienne uszczelki i nakrętki złączkowe, dzięki czemu można przywrócić punkt serwisowy bez konieczności wycinania złączki.

Jaka dokumentacja jest dostarczana wraz z zamówieniem związkowym?

Zamówienia są wysyłane wraz z raportem z inspekcji fabrycznej, a zapisy dotyczące pobierania próbek partii są zachowywane w odniesieniu do partii produkcyjnej. Jeżeli projekt wymaga określonego zakresu przeglądu lub dodatkowej dokumentacji odbiorczej, potwierdzamy ten zakres przy składaniu zamówienia.

Czy wspieracie producentów OEM i ODM dla związków zawodowych PPR?

Tak. Produkujemy złączki pod marką klienta i opracowujemy niestandardowe konfiguracje według rysunku. Oznaczenia, kolor i opakowanie można dostosować do wymagań dystrybutora lub projektu, a tę samą specyfikację można powtórzyć w późniejszych fazach tego samego projektu.
