ZŁĄCZKA HDPE

Nasz asortyment złączy HDPE

Złączki HDPE grupujemy według metody łączenia, ponieważ system spawania lub system mechaniczny określa, gdzie można zamontować złączkę, jakie wymiary rur będą pasować i jakie wyposażenie będzie wymagane na budowie. Każdy asortyment poniżej jest produkowany z pierwotnej żywicy PE80 lub PE100 i sprawdzany pod kątem tych samych kryteriów wymiarowych i ciśnieniowych.

Typy funkcji i miejsca, w których pasują

W ramach każdego zakresu połączeń dostarczamy standardowe rodziny funkcjonalne określone przez projektanta rurociągów. W prostych biegach stosowane są złącza i reduktory; przy zmianie kierunku należy stosować kolanka 45° i 90°; połączenia odgałęzione wykorzystują trójniki równe i redukcyjne; w zakończeniach stosuje się zaślepki i końcówki; przejścia do sprzętu metalowego lub gwintowanego wykorzystują adaptery męskie i żeńskie; izolacja przepływu wykorzystuje zawory kulowe. Okucia siodła i złącza naprawcze umożliwiają interwencję w sieci pod napięciem.

Kontrola materiałów i specyfikacji

Nasze złączki HDPE są formowane w 100% z importowanej pierwotnej żywicy PE80 lub PE100. PE100 zapewnia wyższą minimalną wymaganą wytrzymałość i lepszą odporność na powolny rozwój pęknięć, co ma znaczenie w przypadku sieci podziemnych pod obciążeniem ruchem drogowym oraz sieci gazowych. W armaturach przystosowanych do ciśnieniowych zastosowań nie używamy materiałów przetworzonych.

• Zakres rozmiarów: DN20 do DN1200 w całym programie dopasowania.
• Wartości ciśnienia: PN10 do PN16, wybrane według rozmiaru, metody łączenia i medium.
• Standardy: DIN 16963, ISO 4427-3, EN 12201 i EN 1555 dla zastosowań gazowych.
• Wątki: BSP i NPT na gwintowanych adapterach, z wkładkami mosiężnymi.
• Kolor: standardowo w kolorze czarnym i niebieskim, z identyfikacją partii.

W ramach kontroli w trakcie procesu sprawdzana jest grubość ścianki, głębokość kielicha, rezystancja wężownicy grzejnej oraz owalność. Kształtki są dopasowane wymiarowo do naszych rur HDPE, więc określony rozmiar DN i SDR dają kompatybilne złącze bez regulacji w miejscu montażu.

Dopasowanie aplikacji

Złączki HDPE nadają się do systemów, w których odporność na korozję, elastyczność i długa żywotność przewyższają sztywność metalu. Materiał jest chemicznie obojętny w stosunku do szerokiej gamy płynów i nie rdzewieje, nie osadza się na nim ani nie powoduje korozji galwanicznej.

• Miejskie zaopatrzenie w wodę i odprowadzanie ścieków: podziemne sieci główne, gałęzie dystrybucyjne i przyłącza serwisowe.
• Dystrybucja gazu ziemnego: złącza elektrooporowe i doczołowe do sieci szczelnych.
• Ścieki i ścieki: rurociągi podziemne do odwadniania i oczyszczania ścieków o dużej średnicy.
• Nawadnianie rolnicze: przyłączy polowych, przyłączy pomp i remontów wiejskiej sieci wodociągowej.
• Przemysłowy transfer płynów: linie chemiczne, wody chłodzącej i technologiczne, gdzie wymagana jest obojętność.

W przypadku projektów, które wymagają również rurociągów do ciepłej wody lub instalacji budowlanych, nasze ŁĄCZNIK PPR asortyment obejmuje uzupełniające się wymagania dotyczące ciśnienia i temperatury w tym samym zakresie dostawy.

Łączenie, instalacja i wsparcie na miejscu

Jakość złącza w systemie HDPE zależy od dopasowania kształtki do właściwej procedury spawania. Na etapie wyceny potwierdzamy zamierzony sposób łączenia, tak aby kształtki, rury SDR i wyposażenie budowy były spójne.

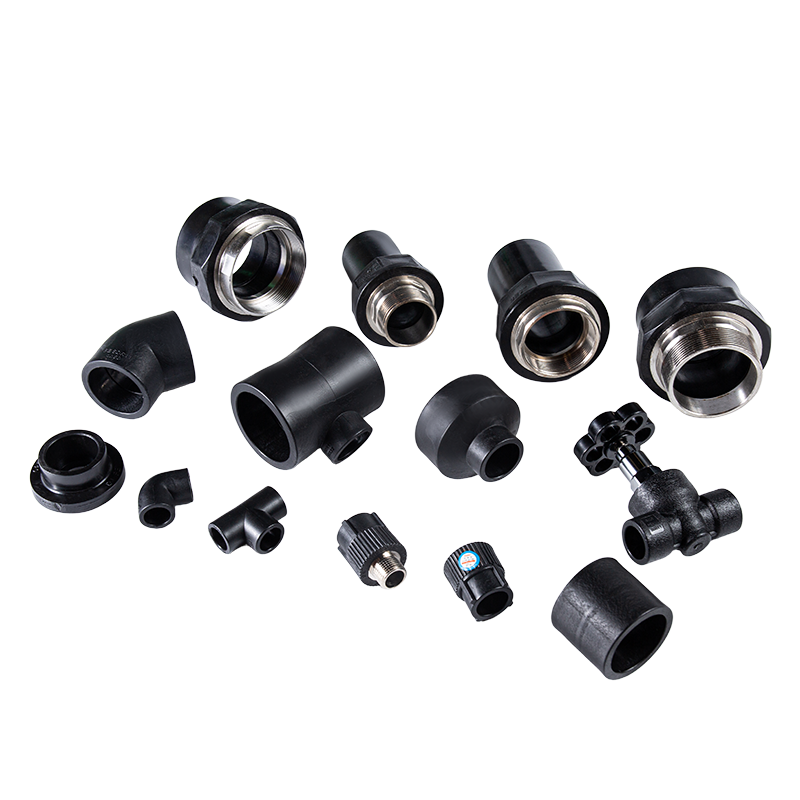

• Fuzja gniazd: Koniec rury i kielich złączki są podgrzewane i wkładane w celu utworzenia jednorodnego złącza, zwykle dla rur o średnicy poniżej 110 mm.

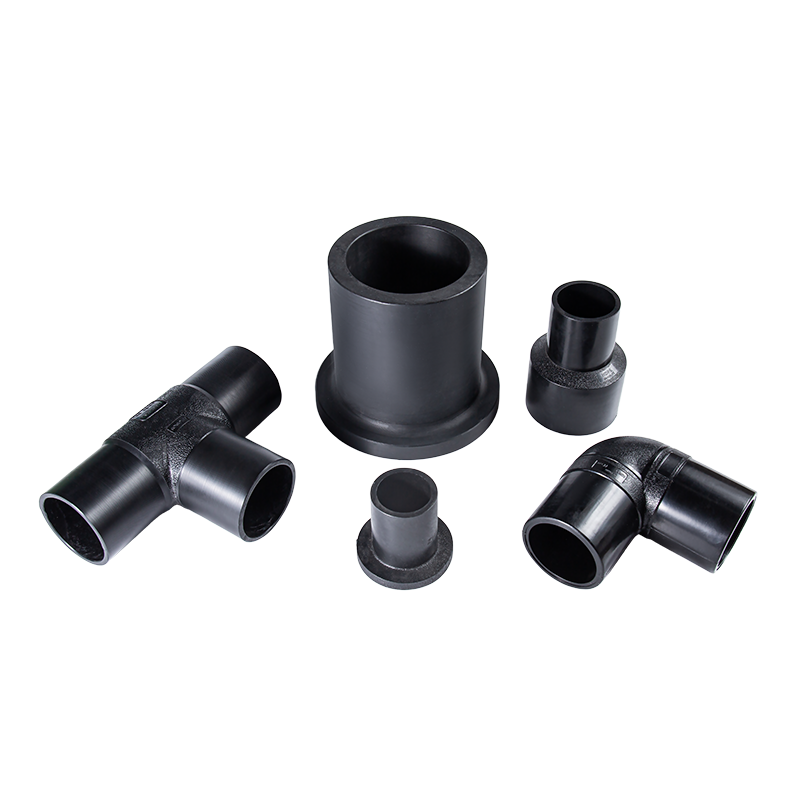

• Fuzja tyłków: końce rur są licowane, podgrzewane i prasowane w przypadku średnic DN63 i większych, tworząc złącze mocniejsze niż korpus rury.

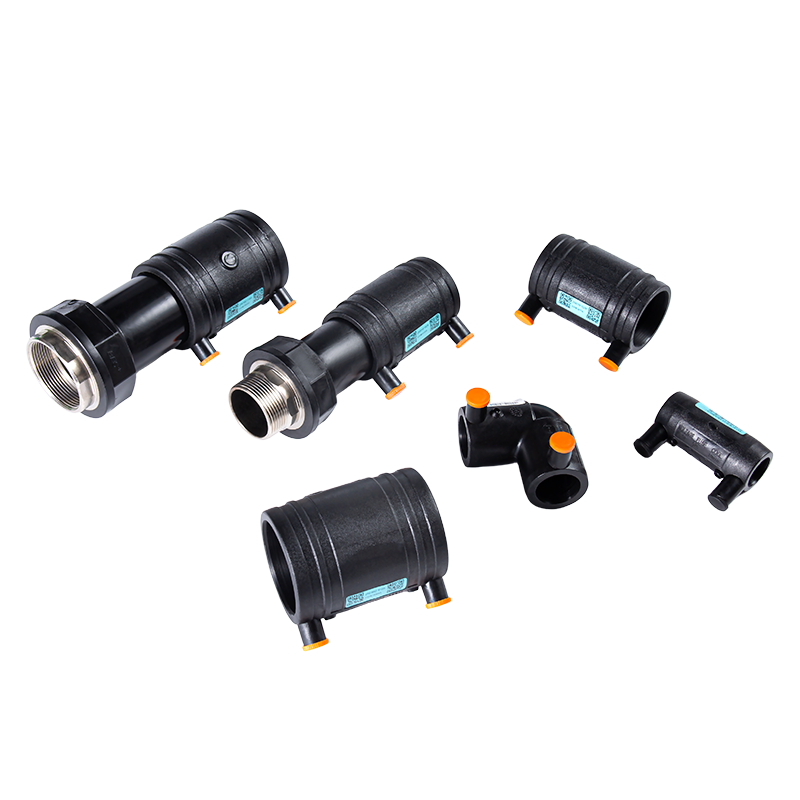

• Elektrofuzja: prąd doprowadzany jest do wbudowanych cewek, co sprawdza się w przypadku zamkniętych rowów, prac naprawczych i kontrolowanych instalacji gazowych.

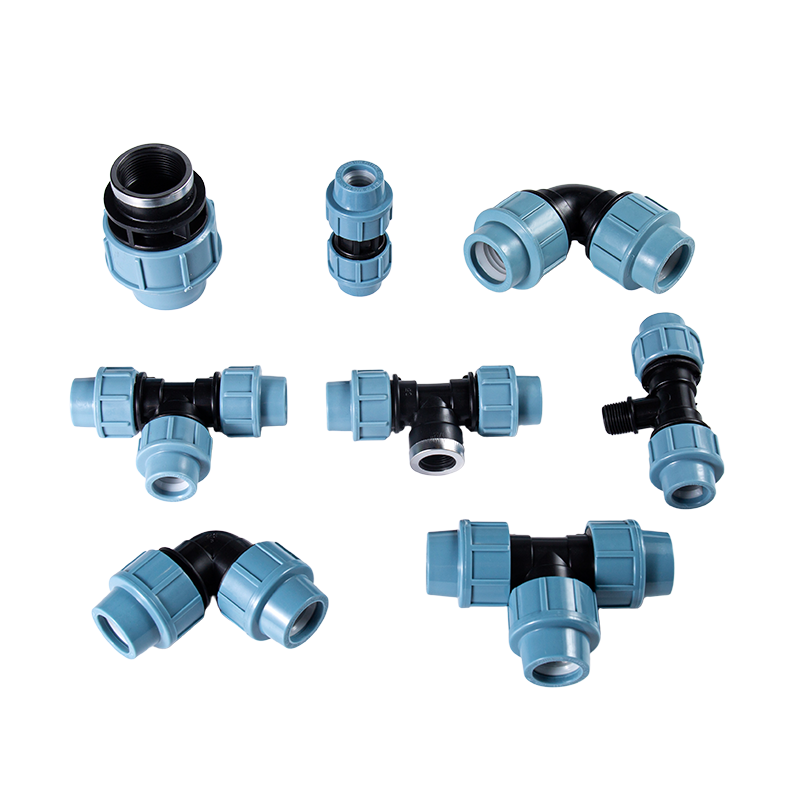

• Kompresja: montaż mechaniczny bez ogrzewania dla przyłączy serwisowych i nawadniających.

Dostarczamy wytyczne dotyczące montażu obejmujące czas nagrzewania, głębokość wprowadzenia, okresy chłodzenia i próby ciśnieniowe. W przypadku większych projektów nasz zespół techniczny przegląda rysunki izometryczne i harmonogramy połączeń przed rozpoczęciem produkcji, aby dostarczony zestaw montażowy pasował do zainstalowanej konfiguracji.

Zapewnienie jakości i akceptacja

Produkcja przebiega pod pełnym systemem kontroli procesu, od przyjęcia surowca do wydania gotowego produktu. Shanghai Zhongsu Pipe Co., Ltd. posiada certyfikaty ISO 9001, ISO 14001 i OHSAS 18001 oraz prowadzi laboratorium akredytowane przez CNAS do testowania materiałów i produktów.

• Pobieranie próbek z każdej partii produkcyjnej.
• Rutynowa kontrola w trakcie procesu w ustalonych odstępach czasu podczas formowania.
• Kontrola wymiarów, ciśnienia i wyglądu przez dział jakości.
• Raporty z inspekcji fabryki dostępne jako dokumentacja jakości dla dostarczonych partii.

Dokumentacja odbiorcza jest przygotowywana w oparciu o uzgodnioną specyfikację, obejmującą odniesienie do normy, rozmiar, ciśnienie znamionowe i klasę materiału. Jeżeli projekt wymaga testów przez stronę trzecią lub klienta, koordynujemy harmonogram inspekcji z przedstawicielem kupującego.

Personalizacja, pakowanie i dostawa

Produkujemy niestandardowe łączniki HDPE i wspieramy dostawy OEM i ODM dla dystrybutorów i wykonawców projektów. Niestandardowe wymiary, specjalne kąty rozgałęzień, specyficzne wymagania kolorystyczne i opakowania pod marką własną mogą być produkowane na podstawie zatwierdzonych rysunków lub próbek.

Kształtki pakowane są w przezroczyste worki foliowe w określonych ilościach i umieszczane w dedykowanych kartonach. Rura jest wiązana i owijana w tkane worki. Ilości opakowań, oznaczenie kartonu i konfiguracja palety są potwierdzane przy zamówieniu, tak aby towar dotarł na miejsce gotowy do wydania na plac budowy lub składowania w magazynie.

Nasze miesięczne możliwości dostaw sięgają kilkudziesięciu pełnych kontenerów. Standardowa dostawa trwa zazwyczaj około 15 dni, a ostateczny harmonogram zależy od listy zamówień i bieżącego obciążenia produkcji. Utrzymujemy wystarczające zapasy zwykłych rur i kształtek, aby obsługiwać zamówienia powtarzalne i mieszane.

Informacje, których używamy do konfiguracji Twojego rozwiązania

Aby przygotować dokładną konfigurację dopasowania i wycenę, pracujemy w oparciu o poniższe dane projektowe. Tam, gdzie nie jest jeszcze dostępne pełne zestawienie materiałów, wystarczy rysunek izometryczny lub wspólne zestawienie, abyśmy zbudowali listę montażową.

Aby uzyskać pełną wycenę systemu, połącz harmonogram montażu z naszym RURA HDPE tak, aby rury i kształtki były dostarczane według tej samej specyfikacji i dostarczane razem.

Konserwacja, części zamienne i łatwość serwisowania

Złączki HDPE nie wymagają malowania, ochrony katodowej ani planowej wymiany w normalnych warunkach pracy. Złącze spawane staje się częścią rurociągu, więc konserwacja koncentruje się na działaniu zaworu, kontroli kołnierza i okresowych testach ciśnieniowych, a nie na wymianie armatury.

Gdy konieczna jest naprawa, elektrooporowe złącza siodłowe, złącza naprawcze i zaślepki umożliwiają interwencję w istniejącej magistrali. Dostarczamy łączniki zamienne w oryginalnej specyfikacji i możemy dopasować rozmiary historyczne do projektów rozbudowy sieci lub renowacji.

Często zadawane pytania

Jaki zakres złączek HDPE należy zastosować dla danego rozmiaru rury?

Złączki kielichowe są przeznaczone do małych i średnich rur, zwykle poniżej 110 mm. Złączki doczołowe i elektrooporowe obejmują średnice od DN63 do DN1200. Złączki zaciskowe stosuje się do wybranych połączeń serwisowych i nawadniających, gdzie łączenie na gorąco nie jest praktyczne.

Z jakich materiałów i ciśnień korzystają złączki HDPE?

Formujemy z pierwotnej żywicy PE80 lub PE100. Wartości ciśnienia wahają się od PN10 do PN16 w zależności od typu i rozmiaru złączki, w przypadku złączek elektrooporowych o wartości znamionowej PN16 dla wody i PN10 dla gazu. Normy obejmują DIN 16963, ISO 4427-3, EN 12201 i EN 1555.

Czy obsługujecie złącza niestandardowe i OEM/ODM HDPE?

Tak. Produkujemy niestandardowe kształtki HDPE według zatwierdzonych rysunków lub próbek oraz dostarczamy programy OEM i ODM dla dystrybutorów i wykonawców, w tym niestandardowe wymiary, specjalne konfiguracje branżowe i opakowania pod marką własną.

Jak sprawdzana jest jakość przed wysyłką?

Każda partia jest pobierana i testowana, a kontrola odbywa się w ustalonych odstępach czasu podczas produkcji. Nasze laboratorium akredytowane przez CNAS wspiera badania materiałów i produktów, a raporty z inspekcji fabrycznych są wydawane jako dokumentacja jakości dostarczanych partii.

Jaki jest typowy czas dostawy i opakowanie?

Standardowa dostawa wynosi około 15 dni, w zależności od listy zamówień i aktualnego harmonogramu produkcji. Kształtki pakowane są w określone ilości i pakowane w dedykowane kartony; rura jest wiązana i owijana w tkane worki. Szczegóły dotyczące opakowania potwierdzane są przy każdym zamówieniu.

Czy możesz dostarczyć rury i kształtki w jednym pakiecie?

Tak. Produkujemy rury HDPE od DN20 do DN1200 i odpowiednie asortymenty złączek, dzięki czemu projekt może zostać dostarczony z rurami, kształtkami i akcesoriami do złączy według jednej specyfikacji z jednego źródła produkcyjnego.
